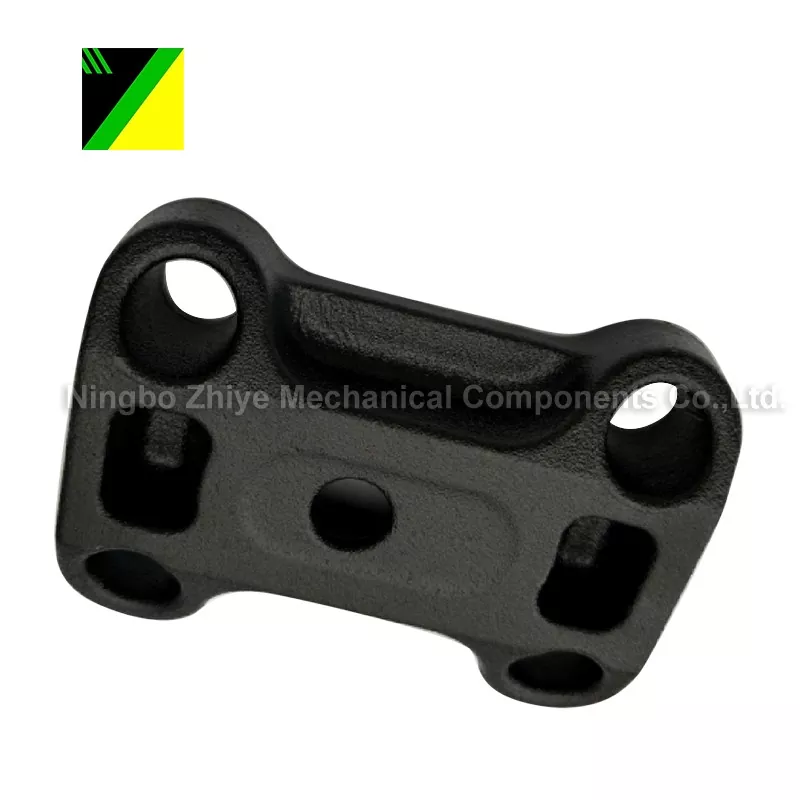

Izgubljena pena iz nodularne litine

Dno plošče za investicijsko litje

Material: 70-50-05

Postopek: ulivanje izgubljene pene

Bruto teža: 4,825 kg

Penasto oblikovanje

Področje uporabe: gradbeni stroji

Površinska obdelava: Tekočina proti rji, črni praškasti premaz

Izdelek zahteva toplotno obdelavo

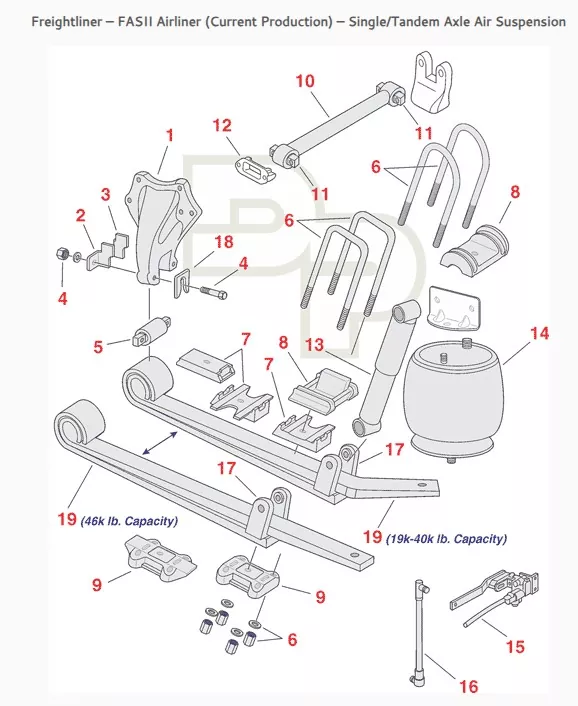

Posebna lokacija uporabe izdelka (glejte eksplodiran pogled 9):

(Sistem vzmetenja tovornega vozila)

Uporaba izdelka: Tovorna vozila

Uporabe ulivanja vzorca izhlapevanja (znanega tudi kot ulivanje v polne kalupe ali ulivanje iz izgubljene pene) vključujejo:

I. Veljavni materiali za ulivanje

Ulitek iz izgubljene pene ima široko združljivost z različnimi materiali, pokriva skoraj vse kovinske ulitke in je še posebej primeren za naslednje materiale:

1. Lito železo

To je najpogosteje uporabljena vrsta materiala, vključno s sivo litino, nodularno litino in temprano litino.

Prednosti: Temperatura ulivanja litega železa (približno 1300-1450 ℃) je zelo združljiva s temperaturo uparjanja vzorca pene (EPS, STMMA itd.), kar omogoča enostavno odstranjevanje produktov uparjanja in zmanjšanje napak, kot so poroznost in vključki žlindre.  Poleg tega deli iz litega železa pogosto zahtevajo zapletene notranje votline (kot so ohišja ventilov in ohišja črpalk), zmožnost oblikovanja skoraj neto oblike postopka ulivanja iz izgubljene pene pa zmanjša kasnejšo strojno obdelavo.

Tipični izdelki: bloki avtomobilskih motorjev, glave cilindrov, izpušni kolektorji, postelje obdelovalnih strojev in cevni ventili.

2. Kategorija litega jekla

Primerno za ulitke iz srednje in nizkoogljičnega jekla ter nizkolegiranih jekel; za jeklo z visoko vsebnostjo ogljika in visoko legirano jeklo je potreben skrben nadzor postopka.

Opombe: Ulivanje jekla vključuje visoke temperature vlivanja (približno 1500-1650 ℃), kar lahko zlahka povzroči prekomerno toplotno razgradnjo pene in nastajanje velike količine saj.  Zato je treba optimizirati prepustnost prevleke in zapornega sistema (na primer z uporabo ekstrakcije podtlaka), da se izognemo napakam pri obogatitvi z ogljikom.

Tipični izdelki: Protiuteži za gradbene stroje, prirobnice za vetrne elektrarne, proti obrabi odporni deli za rudarske stroje.

II. Uporabne strukture in dimenzije ulitkov

1. Uporabne ulitne strukture

Kompleksni ulitki z notranjimi votlinami/kanali: niso potrebna peščena jedra (za razliko od tradicionalnih ulitkov v pesek, ki zahtevajo odstranitev jedra), ulitek pa je mogoče oblikovati neposredno z uporabo vzorca pene, kot so bloki cilindrov motorja s kompleksnimi prehodi za olje, telesa ventilov z več votlinami in nepravilno oblikovani cevni priključki.

Ulitki z nepravilno/asimetrično strukturo: Tradicionalni ulitki v pesek so nagnjeni k neusklajenosti kalupa in utripanju zaradi ločilnih linij. Izgubljeno litje iz pene nima ločilnih linij, kar zagotavlja natančnost oblike, kot so pesta vetrnih turbin in ohišja zadnjih osi avtomobilov.

Predvsem majhni in srednje veliki deli: običajno tehtajo 0,1-50 kg (npr. končni pokrovi motorja, deli ventilov), z dimenzijsko natančnostjo, ki dosega stopnje CT7-CT9, in površinsko hrapavostjo Ra6,3-12,5 μm, kar zmanjšuje kasnejšo obdelavo (dodatek za obdelavo se lahko zmanjša na 1-3 mm v primerjavi s 3-5 mm pri tradicionalnem litju v pesek).

Prilagodljivost na velike dele: zmožna je izdelati velike dele, ki tehtajo 100-500 kg (npr. postelje obdelovalnih strojev, baze inženirskih strojev), vendar zahteva večje zaboje s peskom, močnejše sisteme podtlaka in stabilnejše postopke oblikovanja pene (da se izognete deformaciji pene); zelo veliki deli (>500 kg) so manj pogosti zaradi težav pri sestavljanju pene in težav pri izčrpavanju produktov uparjanja med vlivanjem.

III. Glavne panoge uporabe

Na podlagi zgoraj omenjene materialne in strukturne primernosti glavne industrijske panoge za ulivanje izgubljene pene vključujejo:

Avtomobilska industrija in industrija delov

To predstavlja največji delež (približno 40 %-50 %), v glavnem proizvaja bloke motorjev, glave cilindrov, izpušne kolektorje, ohišja menjalnikov, ohišja zadnje osi, zavorne bobne itd. Posebej je primeren za kompleksne dele iz nodularne litine in aluminijevih zlitin, ki izpolnjujejo zahteve po lahkih in visoko natančnih avtomobilskih komponentah.

Industrija gradbenih strojev

To vključuje proizvodnjo protiuteži, tirnih plošč, ohišij hidravličnih ventilov, ohišij črpalk itd., večinoma iz litega železa ali nizkolegiranega jekla.  Ti deli imajo pogosto zapletene notranje votline in ulivanje izgubljene pene poenostavi proizvodni proces (peščena jedra niso potrebna), kar zmanjša stroške.

Splošna strojna industrija

To vključuje postelje obdelovalnih strojev, priključke za črpalke in ventile, dele kompresorjev itd., ki zahtevajo zajamčeno trdnost ulivanja in tesnjenje. Značilnost ulitka iz izgubljene pene brez peska zmanjšuje napake, kot so pore in vključki peska, ki jih povzročajo peščena jedra.

Železniški tranzit in industrija vetrne energije

To vključuje proizvodnjo delov podstavnih vozičkov za vlake/podzemne železnice za visoke hitrosti (aluminijeve zlitine ali lito jeklo) in vozlišč vetrnih turbin (nodularna litina). Ti zahtevajo velike, visoko natančne ulitke s stabilnimi mehanskimi lastnostmi. Ulivanje izgubljene pene lahko izboljša gostoto ulitka z nadzorom negativnega tlaka.

Zakaj izbrati nas?

● Z našo storitvijo na enem mestu lahko naše podjetje integrira postopke litja, strojne obdelave in površinske obdelave ter odpravi razdrobljenost dobavne verige.

● Prilagodljivo načrtovanje proizvodnje za nujna naročila

● Naša strokovna tehnična ekipa lahko obdela in zagotovi kompleksne ulitke.

● Dobavitelj, ki daje prednost kakovosti in zagotavlja visoko kakovostne izdelke.

Vprašanja in odgovori:

V: Kako lahko pridobim ponudbo iz vaše tovarne?

O: Da vam zagotovimo natančno ponudbo, potrebujemo 3D CAD trdni model vašega dizajna.

V: Katere formate risb lahko sprejmemo?

O: Sprejemamo naslednje oblike datotek:

- Izvorne datoteke SolidWorks (.sldprt) ali ProE (.prt).

- Modeli Solid 3D CAD, izvoženi v formatih IGES (.igs), STEP (.stp) ali Parasolid (x_t).

Z dobavo visokokakovostnega 3D CAD modela lahko ponudimo specifične cene.

V: Ali lahko izdelujete izdelke na podlagi vzorcev?

O: Da, vzorce lahko razvijemo z anketiranjem in črpanjem dejanskih vzorcev, ki jih zagotovijo stranke.

V: Ali testirate vse blago pred dostavo?

A: Vsekakor! Vsi izdelki so pred odpremo 100-odstotno pregledani, da zagotovimo, da prejmete zanesljive dele.

V: Ali lahko preverim izdelke pred dostavo?

O: Da. Našo tovarno lahko obiščete sami ali prosite svojega sodelavca, da pride, ali zaupate tretjemu inšpekcijskemu podjetju, da opravi pregled pred dostavo.
