Kaj je ulitek iz legiranega jekla 42CrMo in kako podpira zahtevne mehanske komponente?
Ulitek iz legiranega jekla 42CrMoje rešitev za mehanske komponente, ki zahtevajo uporabno kombinacijo trdnosti, žilavosti, odpornosti proti obrabi in strukturne zanesljivosti. Material je običajno povezan s krom-molibdenovim inženirskim jeklom in je tesno povezan z razredi, kot sta 42CrMo4 in AISI 4140, čeprav je natančna enakovrednost odvisna od veljavnega standarda in specifikacije. Za lite komponente samo izbira materiala ni dovolj. Na končno komponento vplivajo praksa taljenja, oblikovanje kalupa, dovajanje, nadzor strjevanja, toplotna obdelava, dimenzijska natančnost, dovoljena obdelava in pregled.
Ta priročnik pojasnjuje praktične vidike za ulivanje jekla iz legiranega jekla 42CrMo in prikazuje, kako kvalificirani proizvajalec, kot je npr.Ningbo Zhiye Mechanical Components Co., Ltd.se lahko približa mehanskim komponentam po meri od izbire materiala do proizvodnje in pregleda.
Kazalo
- Kaj je ulitek iz legiranega jekla 42CrMo?
- Značilnosti materiala jekla 42CrMo
- Kemična sestava in identifikacija materiala
- Kako postopek litja vpliva na kakovost komponent
- Zakaj je toplotna obdelava pomembna
- Strojna in dimenzijska natančnost
- Točke nadzora kakovosti za ulitke 42CrMo
- Pogoste aplikacije
- Kako določiti ulitek 42CrMo
- Kaj iskati pri partnerju v proizvodnji
- Pogosto zastavljena vprašanja
- Končni premisleki
1. Kaj je ulitek iz legiranega jekla 42CrMo?

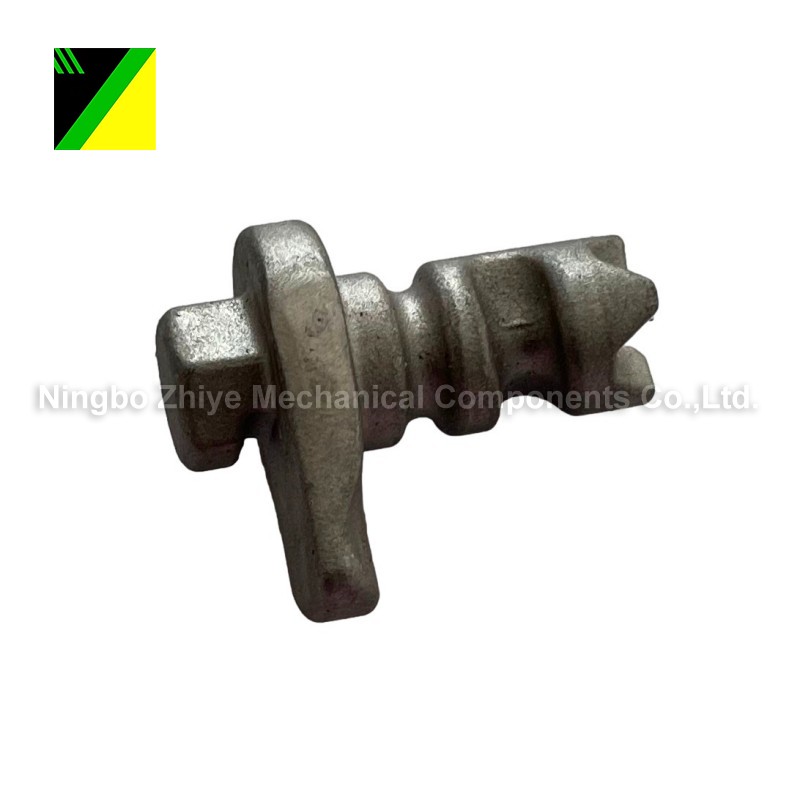

Ulitek iz legiranega jekla 42CrMo se nanaša na ulito mehansko komponento, proizvedeno z uporabo jekla iz legiranega kroma in molibdena, opredeljenega kot 42CrMo, ali ustreznega enakovrednega razreda. Oznaka je povezana s srednjeogljičnim, nizkolegiranim inženirskim jeklom, namenjenim za aplikacije, kjer sta pomembni mehanska trdnost in žilavost.
42CrMo4, označen kot številka materiala 1.7225 po evropskih standardih, se običajno primerja z AISI 4140, JIS SCM440 in sorodnimi razredi. Vendar pa kupci ne bi smeli domnevati, da so različni standardi samodejno zamenljivi. Kemijske omejitve, pogoji toplotne obdelave, oblika izdelka, mehanske zahteve in inšpekcijski standardi morajo biti vedno potrjeni glede na risbo ali nabavno specifikacijo.
Za razliko od preprostega jeklenega ulitka, ki se uporablja za nizkonapetostne strukture, se komponenta 42CrMo pogosto izbere za dele, ki so izpostavljeni udarcem, ponavljajočim se obremenitvam, trenju, navoru ali povečani mehanski obremenitvi. Zaradi tega je doslednost proizvodnje še posebej pomembna.
2. Značilnosti materiala jekla 42CrMo
Privlačnost jekla 42CrMo izvira iz ravnovesja med trdnostjo, sposobnostjo kaljenja, žilavostjo in obdelovalnostjo, ki jo je mogoče doseči s primerno obdelavo in toplotno obdelavo. Krom prispeva k kaljenosti in obrabno povezani zmogljivosti, medtem ko molibden pomaga izboljšati kaljivost in odpornost na učinke kaljenja.
Objavljene tehnične študije kažejo, da lahko toplotna obdelava bistveno spremeni mikrostrukturo in mehanski odziv 42CrMo4. Kaljenje lahko povzroči martenzitno strukturo, medtem ko popuščanje spremeni trdoto, moč, raztezek in obnašanje pri udarcih. Končne lastnosti torej niso odvisne samo od nazivne kakovosti materiala, ampak tudi od dejanske poti toplotne obdelave.
| Značilno | Praktični pomen |
|---|---|
| Visok potencial trdnosti | Uporabno za komponente, ki prenašajo znatne mehanske obremenitve. |
| Dobra kaljivost | Podpira nadzorovane mehanske lastnosti z ustrezno toplotno obdelavo. |
| Žilavost | Pomembno, če so komponente izpostavljene udarcem ali cikličnim obremenitvam. |
| Obdelovalnost po ustrezni obdelavi | Omogoča pretvorbo ulitih surovcev v natančne končne komponente. |
| Odzivnost na toplotno obdelavo | Omogoča prilagajanje lastnosti glede na zahteve aplikacije. |
3. Kemijska sestava in identifikacija materiala
Tipična specifikacija 42CrMo4 vsebuje približno 0,38–0,45 % ogljika, 0,60–0,90 % mangana, približno 0,90–1,20 % kroma in približno 0,15–0,30 % molibdena, s silicijem, fosforjem, žveplom in drugimi elementi, ki so nadzorovani v skladu z veljavnim standardom. Natančne omejitve je treba vedno vzeti iz veljavne specifikacije materiala in ne iz splošne spletne karte materiala.
Ta razlika je še posebej pomembna za mednarodne nakupe. Kupec lahko komponento opiše kot »42CrMo«, medtem ko bo proizvajalec morda moral ugotoviti, ali je zahtevana specifikacija EN 10083-3 42CrMo4, razred GB/T, AISI 4140, JIS SCM440 ali drug uradno določen material.
Nasvet za nakup:
Ko zahtevate ponudbo, vedno navedite standard materiala, zahtevane pogoje toplotne obdelave, zahteve glede mehanskih lastnosti, težo ali mere odlitka, zahteve glede obdelave, zahteve za inšpekcijo in predvideno uporabo.
4. Kako postopek litja vpliva na kakovost komponent
Ulivanje spremeni staljeno zlitino v komponento skoraj mrežaste oblike, vendar je kakovost končnega izdelka močno odvisna od tega, kaj se zgodi med polnjenjem in strjevanjem. Pri komponentah iz legiranega jekla mora proizvajalec upoštevati zasnovo kalupa, zapornice, dvižne cevi, toplotne gradiente, krčenje, upravljanje s plinom in obnašanje pri strjevanju.
Tehnično ustrezen postopek litja bi moral zmanjšati napake, ki bi lahko postale kritične po strojni obdelavi ali med servisiranjem. Tipični pomisleki vključujejo votline zaradi krčenja, poroznost, vključke, razpoke, nepopolno zapolnitev, dimenzijsko popačenje in čezmerne dodatke za strojno obdelavo.
- Oblikovanje vzorca in kalupa:Vzpostavi osnovno geometrijo in vpliva na dimenzijsko skladnost.
- Zaporni sistem:Nadzoruje vstop staljene kovine v kalup in pomaga zmanjšati turbulenco.
- Zasnova dvižnega voda:Podpira dovajanje med strjevanjem za kompenzacijo krčenja.
- Nadzor prelivanja:Pomaga vzdrževati stabilno polnjenje in zmanjšati variacije procesa.
- Upravljanje strjevanja:Vpliva na notranjo trdnost in mikrostrukturno enotnost.
- Čiščenje in končna obdelava:Odstrani zapornice, dvižne cevi, zaboj in drug odvečni material, povezan z ulivanjem.
Pri zapletenih delih sta lahko simulacija ulivanja in inženirski pregled dragocena pred proizvodnjo, ker je spremembe dovajanja ali vrat na splošno lažje narediti med načrtovanjem procesa kot po ponavljajočih se napakah pri proizvodnji.
5. Zakaj je toplotna obdelava pomembna
Toplotna obdelava je ena najpomembnejših stopenj pri izdelavi zmogljivo usmerjene komponente 42CrMo. Isti nazivni razred jekla lahko dokazuje bistveno drugačno mehansko obnašanje, odvisno od njegove toplotne zgodovine.
Običajne poti obdelave lahko vključujejo normalizacijo, žarjenje, kaljenje, popuščanje ali kombinacije, izbrane glede na zahtevane lastnosti komponent. Raziskave o 42CrMo4 kažejo, da lahko kaljenje poveča trdnost in trdoto, hkrati pa zmanjša raztezek, medtem ko lahko naknadno kaljenje spremeni ravnovesje med trdnostjo, trdoto, duktilnostjo in obnašanjem pri udarcih.
Pri proizvodnih komponentah cilj ne sme biti le doseganje najvišje možne trdote. Prekomerna trdota brez ustrezne žilavosti lahko povzroči neželeno ravnovesje lastnosti. Boljši pristop je vzpostavitev ciljnih mehanskih lastnosti na podlagi dejanskih delovnih pogojev komponente.
| Stopnja zdravljenja | Tipičen namen |
|---|---|
| Žarjenje | Zmanjšajte trdoto in izboljšajte obdelovalnost ali pripravite material za nadaljnjo obdelavo. |
| Normaliziranje | Izboljšajte ali prilagodite mikrostrukturo in zagotovite dosledne začetne pogoje. |
| Kaljenje | Povečajte trdoto in moč z nadzorovano transformacijo. |
| Kaljenje | Prilagodite trdoto, žilavost, trdnost in duktilnost po kaljenju. |
6. Obdelovalna in dimenzijska natančnost
Ulivanje lahko bistveno zmanjša količino materiala, ki ga je treba odstraniti, v primerjavi z obdelavo komponente v celoti iz polne gredice. Vendar pa ulitki običajno zahtevajo strojno obdelavo na kritičnih površinah, kot so izvrtine, gredi, pritrdilne površine, navoji, tesnilne površine in področja natančnega lociranja.
Dodatke za strojno obdelavo je zato treba določiti v fazi načrtovanja ulitka. Nezadostni dodatki lahko otežijo doseganje končnih dimenzij po čiščenju površine, medtem ko preveliki dodatki povečajo čas obdelave, porabo materiala in proizvodne stroške.
Ključni vidiki dimenzij
- Določite kritične dimenzije neposredno iz tehnične risbe.
- Ločite ulite tolerance od strojno obdelanih toleranc.
- Pred načrtovanjem obdelave določite referenčne površine.
- Določite hrapavost površine za funkcionalna področja.
- Upoštevajte popačenje po toplotni obdelavi.
- Preglejte kritične dimenzije po končni obdelavi, namesto da se zanašate le na fazo ulivanja.
7. Točke nadzora kakovosti za ulitke 42CrMo
Zanesljiv program za ulivanje legiranega jekla 42CrMo bi moral obravnavati kakovost kot proces in ne kot končni pregled. Vsaka stopnja mora imeti opredeljene kontrole in merila sprejemljivosti.
| Oder | Priporočen nadzor | Korist za stranko |
|---|---|---|
| Priprava materiala | Preverjanje kemične sestave in sledljivost materiala | Potrjuje predvideno specifikacijo zlitine. |
| Kasting | Vizualni pregled in spremljanje procesa | Zmanjša napake pri litju, ki se jim je mogoče izogniti. |
| Toplotna obdelava | Zapisi o temperaturi, času, hlajenju in serijah | Izboljša skladnost med proizvodnimi serijami. |
| Inšpekcija | Merski, trdotni, mehanski in ustrezni NDT pregledi | Zagotavlja dokaze, da so bile zahteve izpolnjene. |
| Končna dokumentacija | Inšpekcijska poročila in zapisi o sledljivosti | Podpira vhodni pregled in dolgoročno upravljanje kakovosti. |
Odvisno od geometrije komponente in delovnih pogojev se lahko določi neporušitveno testiranje, kot so ultrazvok, magnetni delci, radiografija ali druge ustrezne metode. Natančno metodo je treba izbrati v skladu s tveganjem komponente, geometrijo, veljavnim standardom in zahtevami strank, namesto da bi samodejno uporabili vsako metodo pregleda za vsak del.
8. Pogoste aplikacije
Legirana jekla tipa 42CrMo se pogosto uporabljajo za mehansko zahtevne komponente. Njihova kombinacija trdnosti in žilavosti jih naredi primerne za dele, kjer osnovno ogljikovo jeklo morda ne zagotavlja zahtevane zmogljivosti.
Avtomobilizem in transport
Strukturne komponente in komponente za prenos moči, izpostavljene ponavljajočim se obremenitvam.
Industrijski stroji
Ohišja, nosilci, gredi, nosilci in drugi nosilni mehanski deli.
Rudarska oprema
Komponente, izpostavljene udarcem, odrgnjenju in velikim delovnim obremenitvam.
Gradbeni stroji
Mehanske komponente, ki zahtevajo kombinacijo moči in vzdržljivosti.
Energetska oprema
Izbrane komponente, kjer se zahtevajo nadzorovane mehanske lastnosti.
Splošni inženiring
Mehanske komponente po meri, izdelane v skladu z risbami za posamezne aplikacije.
9. Kako določiti ulitek 42CrMo
Ena najpogostejših težav pri nakupu je navedba samo imena materiala brez dovolj tehničnih informacij. »42CrMo litje« določa splošno smer materiala, vendar ne definira v celoti končne komponente.
Za natančnejšo ponudbo in proizvodni načrt morajo kupci pripraviti naslednje podatke:
- 2D inženirska risba in/ali 3D CAD model
- Zahtevani standard in razred materiala
- Približna teža ulitka in končna teža
- Letna ali serijska količina proizvodnje
- Zahtevani pogoji toplotne obdelave
- Zahteve glede mehanskih lastnosti
- Zahteve za obdelavo in kritične tolerance
- Zahteve za površinsko obdelavo
- Zahteve za neporušitveno testiranje, če je primerno
- Zahteve glede pakiranja in pošiljanja
- Veljavne specifikacije stranke ali industrije
Zgodnje posredovanje teh podrobnosti lahko zmanjša ponavljajoča se tehnična pojasnila, prepreči predpostavke o kotacijah in proizvajalcu olajša oceno orodja, metode litja, zahtev glede obdelave, inšpekcijskih postopkov in proizvodnih stroškov.
10. Kaj iskati pri partnerju v proizvodnji
Izbira proizvajalca za ulitke iz legiranega jekla bi morala vključevati več kot le primerjavo cene na enoto. Proizvodni partner mora biti sposoben razumeti razmerje med materialom, oblikovanjem ulitka, toplotno obdelavo, strojno obdelavo, pregledom in končno uporabo.
Praktični kontrolni seznam dobaviteljev
- Ali lahko dobavitelj dela na podlagi risb strank in 3D modelov?
- Ali lahko dobavitelj zagotovi sledljivost materiala?
- Ali je mogoče toplotno obdelavo nadzorovati in dokumentirati?
- Ali lahko dobavitelj izvede ali koordinira strojno obdelavo po ulitju?
- Ali je kritične dimenzije mogoče pregledati z ustrezno opremo?
- Ali lahko dobavitelj podpira razvoj prototipa in količine proizvodnje?
- Ali je mogoče s pošiljko predložiti dokumentacijo o kakovosti?
- Ali je mogoče inženirska vprašanja obravnavati pred začetkom proizvodnje?
Ningbo Zhiye Mechanical Components Co., Ltd.lahko pozicioniramo kot proizvodnega partnerja za stranke, ki potrebujejo mehanske komponente po meri, namesto da preprosto kupujejo generični jekleni material. Pri pridobivanju virov na podlagi projekta je lahko zmožnost pregledovanja risb, razumevanja funkcionalnih zahtev, usklajevanja proizvodnih procesov in vzdrževanja doslednih inšpekcijskih standardov enako pomembna kot sam material.
Močan odnos z dobavitelji se mora začeti s tehnično komunikacijo. Pred množično proizvodnjo je koristno potrditi razred materiala, metodo ulivanja, toplotno obdelavo, referenčne točke strojne obdelave, kritične tolerance, načrt inšpekcijskega pregleda, zahteve glede pakiranja in postopek odobritve vzorcev.
11. Pogosto zastavljena vprašanja
Ali je 42CrMo enako kot 42CrMo4?
Gre za tesno povezane oznake, vendar jih ne bi smeli obravnavati kot samodejno enake za vsako nakupovalno situacijo. 42CrMo4 je opredeljena evropska kakovost, običajno označena kot 1,7225. »42CrMo« se lahko nanaša na različne nacionalne specifikacije. Pred proizvodnjo vedno potrdite veljavni standard ter kemične in mehanske zahteve.
Ali je 42CrMo primeren za ulivanje?
Razredi legiranega jekla v tej družini se lahko uporabljajo za zahtevne mehanske komponente, vendar ulivanje zahteva ustrezno specifikacijo zlitine in nadzorovan livarski postopek. Končna učinkovitost je odvisna od sestave, kakovosti ulitka, toplotne obdelave, strojne obdelave in pregleda.
Ali toplotna obdelava spremeni lastnosti 42CrMo?
ja Toplotna obdelava lahko bistveno spremeni trdoto, moč, žilavost, raztezek in mikrostrukturo. Objavljene študije o 42CrMo4 kažejo, da pogoji kaljenja in popuščanja neposredno vplivajo na mehansko obnašanje.
Ali je mogoče ulitke 42CrMo strojno obdelati po toplotni obdelavi?
Da, odvisno od izbranega stanja toplotne obdelave in zahtevane natančnosti obdelave. Strategijo obdelave je treba načrtovati skupaj s postopkom toplotne obdelave, ker bo morda treba upoštevati spremembe dimenzij ali popačenje.
Na katere napake naj bodo kupci pozorni pri jeklenih ulitkih?
Tipični pomisleki vključujejo krčenje, poroznost, vključke, razpoke, nepopolno polnjenje, popačenje in dimenzijska odstopanja. Dejanske inšpekcijske zahteve bi morale biti odvisne od geometrije komponente, pogojev servisiranja, veljavnih standardov in specifikacij kupca.
Katere informacije naj pošljem, ko zahtevam ponudbo za ulivanje 42CrMo?
Risba ali 3D-model, standard materiala, količina, teža ulitka, zahteva po toplotni obdelavi, zahteve za strojno obdelavo, tolerance dimenzij, zahteve za inšpekcijo in pričakovana dobava zagotavljajo močno izhodišče za natančno ponudbo.
12. Končni premisleki
Ulivanje jekla iz legiranega jekla 42CrMo ni preprosto stvar taljenja jekla visoke trdnosti in polnjenja kalupa. Končna komponenta je rezultat povezane proizvodne verige, ki vključuje kontrolo materiala, načrtovanje ulitkov, taljenje in vlivanje, strjevanje, toplotno obdelavo, strojno obdelavo, inšpekcijo in dokumentacijo.
Za kupce je najučinkovitejši pristop, da komponento opredelijo z njenimi dejanskimi inženirskimi zahtevami in ne samo z imenom materiala. Jasna risba, ustrezna specifikacija materiala, opredeljeni pogoji toplotne obdelave, nadzorovane dimenzije in ustrezen načrt pregleda lahko znatno izboljšajo komunikacijo med inženirsko ekipo in proizvajalcem.
Pri zahtevnih aplikacijah lahko sodelovanje z izkušenim proizvajalcem mehanskih komponent tudi pomaga prepoznati proizvodna tveganja, preden postanejo dragi problemi.Ningbo Zhiye Mechanical Components Co., Ltd.lahko podpira stranke, ki iščejo prilagojene mehanske komponente iz legiranega jekla in proizvodne rešitve, ki temeljijo na projektih.
